Amplificadores diferenciales de instrumentacion

Dudas, comentarios sobre la teoria de instrumentacion electronica

Re: Amplificadores diferenciales de instrumentacion

Notapor pichu » Mié, 07 Mar 2012, 12:29

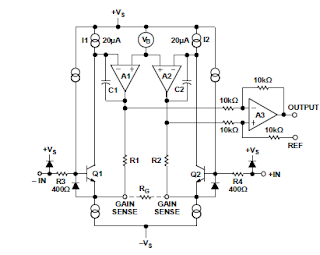

AD 620 es un amplificador de intrumentacion que requiere una resistencia externa para conseguir ganancias de 1 to 10,000.
http://www.analog.com/en/specialty-ampl ... oduct.html

Imagen

Easy to use
Gain set with one external resistor
(Gain range 1 to 10,000)
Wide power supply range (±2.3 V to ±18 V)
Higher performance than 3 op amp IA designs
Available in 8-lead DIP and SOIC packaging
Low power, 1.3 mA max supply current
Excellent dc performance (B grade)
50 μV max, input offset voltage
0.6 μV/°C max, input offset drift
1.0 nA max, input bias current
100 dB min common-mode rejection ratio (G = 10)
Low noise
9 nV/√Hz @ 1 kHz, input voltage noise
0.28 μV p-p noise (0.1 Hz to 10 Hz)
Excellent ac specifications
120 kHz bandwidth (G = 100)
15 μs settling time to 0.01%

El amplificador de instrumentación básico y de circuito integrado (termopar)
http://lc.fie.umich.mx/~jfelix/Instr_se ... nstru4.htm

[youtube]1hfYAmGXYV0[/youtube]
Última edición por pichu el Mié, 07 Mar 2012, 12:36, editado 1 vez en total
pichu

Mensajes: 244
Registrado: Vie, 08 Jul 2011, 22:01


Re: Amplificadores diferenciales de instrumentacion

Notapor pichu » Mié, 07 Mar 2012, 12:30

http://www.analog.com/static/imported-f ... In_Amp.pdf

# Table of Contents, Bibliography and Acknowledgements (pdf)
# Chapter I - In-Amp Basic (pdf)
# Chapter II - Inside an Instrumentation Amplifier (pdf)
# Chapter III - Monolithic Instrumentation Amplifiers (pdf)
# Chapter IV - Monolithic Difference Amplifiers (pdf)
# Chapter V - Applying In-Amps Effectively (pdf)
# Chapter VI - In-Amp and Diff Amps Applications (pdf)
# Chapter VII - Matching In-Amps Circuits to Modern ADCs (pdf)
# Appendix A - Instrumentation Amplifier Specifications (pdf)
# Appendix B - Amplifiers Selection Table (pdf)
# Subject Index (pdf)
# Device Index (pdf)

Amplificadores Analog Devices segun sensores
Imagen

Listado de caracteristica amplificadores Analog Devices
Imagen
Imagen
Última edición por pichu el Jue, 08 Mar 2012, 12:40, editado 1 vez en total
pichu

Mensajes: 244
Registrado: Vie, 08 Jul 2011, 22:01
